证明：本文采算科技全面理解了奥斯瓦尔德熟化表象，涵盖其界说、旨趣、影响成分及应用。通过长远解读开尔文方程和扩散传质旨趣，揭示了颗粒尺寸变化的热力学骨子。同期，探讨了温度、名义张力、介质黏度等要津成分对熟化速率的影响，并展示了其在材料制备等范围的平时应用。
什么是奥斯瓦尔德熟化
奥斯特瓦尔德熟化，又称“粗化”，是多分散体系（如乳液、悬浮液、固溶体等）中，小颗粒因名义能高融化后扩散到大颗粒名义千里积，使颗粒平均尺寸增大、数目减少的表象。德国化学家威廉·奥斯特瓦尔德于1900岁首度系统时势，故以他的名字定名。

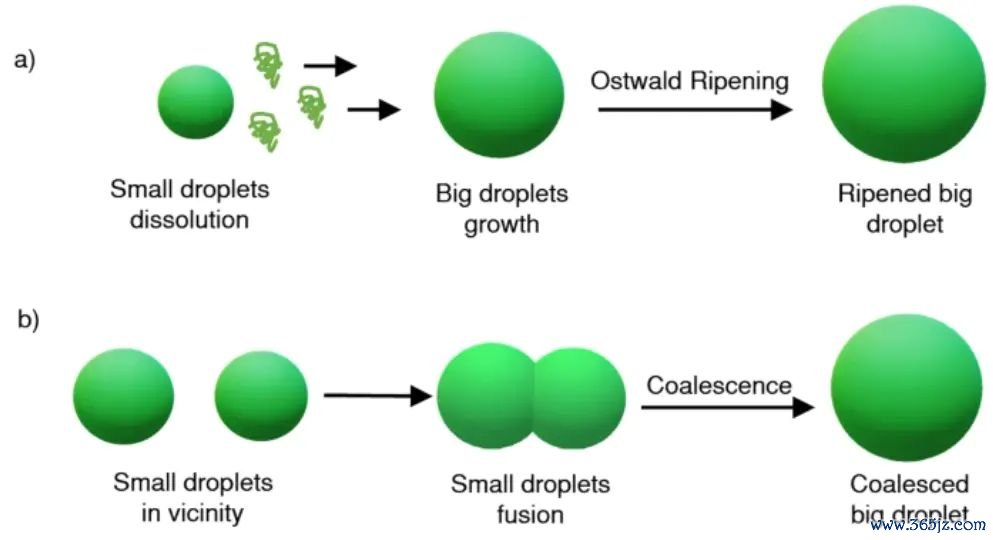

如图1，由于液–液分离液滴因特有机械特色，和会过奥斯特瓦尔德熟化和聚并作用在宏不雅层面发生相分离。
具体为因融化度或蒸气压互异，大液滴以小液滴为代价逐步变成；聚并则是两个或多个液滴合并成一个大液滴，受名义张力促进，名义张力缩小新界面变成能量收敛激动相分离。
周围介质粘度会影响液滴畅通速率和碰撞频率，进而影响聚并。因热力学不幽静性，液–液分离液滴数目会减少并被迫滋长，需取舍幽静战术确保其执行应用中的恒久恶果。
图1：由于奥斯特瓦尔德熟化和液滴合并作用导致的液滴不幽静性暗示图。DOI:10.1038/s42004-024-01168-5S
中枢旨趣
奥斯瓦尔德熟化的骨子是体系为缩小总名义能而自愿进行的热力学经过，其中枢旨趣可通过“开尔文方程”（Kelvin Equation）和“扩散传质”两个措施来解说。
开尔文方程
开尔文方程揭示了颗粒尺寸与融化度之间的关系，其抒发式为：
ln(c/c₀) = 2γM/(ρRT r)
其中，c为小颗粒的融化度，c₀为大块物资的融化度，γ为名义张力，M为摩尔质料，ρ为密度，R为气体常数，T为所有温度，r为颗粒半径。
从方程不错看出，颗粒半径r越小，其融化度c越大。这意味着在团结体系中，小颗粒的融化度远高于大颗粒。举例，在乳液体系中，小液滴的融化度高于大液滴；在悬浮液中，小固体颗粒的融化度高于大固体颗粒。
扩散传质
由于小颗粒和大颗粒之间存在融化度梯度，小颗粒会约束融化到周围介质中，使介质中溶质浓度保管在较高水平。而大颗粒周围介质的溶质浓度相对较低，阐述扩散旨趣，溶质会从高浓度区域向低浓度区域扩散。当扩散到大颗粒周围的溶质达到其融化度时，便会在大颗粒名义千里积，使大颗粒约束长大。
这仍是过抓续进行，直到体系总名义能降至最低，最终体系中只剩下少数较大的颗粒，完结了“小颗粒覆没、大颗粒长大”的完结。

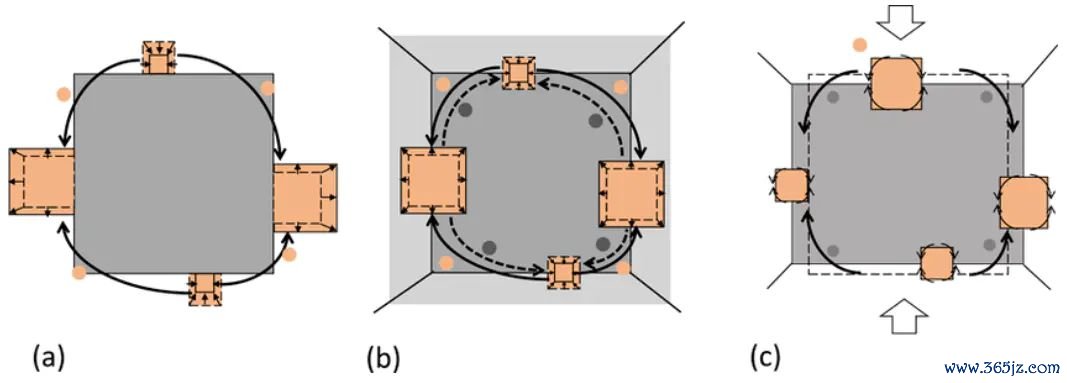

如图2通过第二相中组分的扩散进行的熟化。小箭头清晰第二相的滋长或削弱。通过第二相中组分的扩散（实线箭头）和基体相中组分的反向扩散（虚线箭头）进行的熟化。小箭头清晰第二相的滋长或削弱。通过基体相和第二相中组分的扩散进行的扩散蠕变。大箭头清晰压缩标的。
图2：为奥斯瓦尔德熟化和扩散蠕变经过的扩散经过暗示图。灰色和橙色晶粒永诀代表基体相和第二相。DOI：10.1029/2022JB024638
开云kaiyun体育中国APP下载影响成分
奥斯瓦尔德熟化的速率并非固定不变，而是受到多种成分的影响，主要包括以下几个方面：
温度
温度升高会加速分子热畅通，从而加速溶质扩散，同期也会更变名义张力和融化度，权贵种植奥斯瓦尔德熟化的速率。温度变化会影响融化–再千里积的速率常数，进而影响熟化速率。

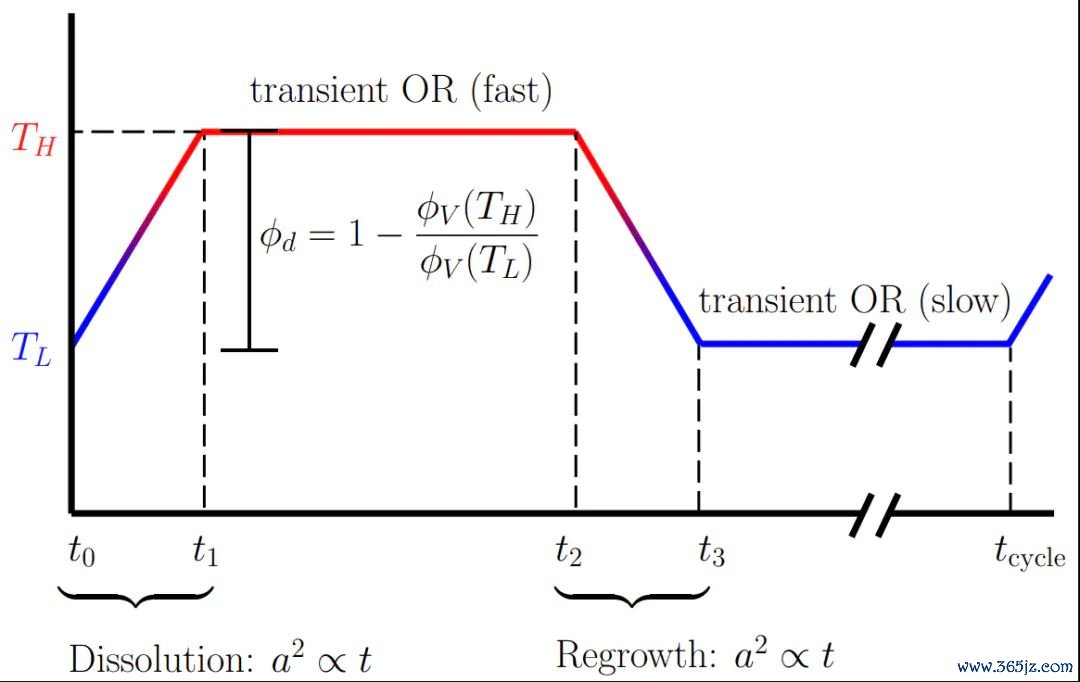

尽管通常以为温度轮回（加热融化→冷却再滋长）会加速熟化，但在某些情况下，若谈判中间的苟且效应（粒径漫衍还原），可能会减缓熟化。如图3所示，在时刻t0时系统发生温度波动，随后在时刻t1升至高温Th并保抓至时刻t2，然后还原至驱动温度T1。在每个周期时刻tcycle内，这仍是过约束重叠。
图3：时势材料在低温TL与高温TH之间的轮回经过。DOI:10.1021/acs.cgd.8b00267
名义张力
阐述开尔文方程，名义张力γ越大，澳门威尼斯官方网站小颗粒与大颗粒的融化度互异越大，熟化速率越快。因此，调度体系的名义张力（如添加名义活性剂）不错适度熟化经过。
在传统乳液中，液滴的恒久幽静性受界面能为止。跟着时刻推移，液滴尺寸漫衍变粗，小液滴覆没，大液滴增大。液滴变粗的最快路线是奏凯合并，但当合并被扼制（通常通过名义活性剂完结）时，奥斯瓦尔德熟化就会袭取。

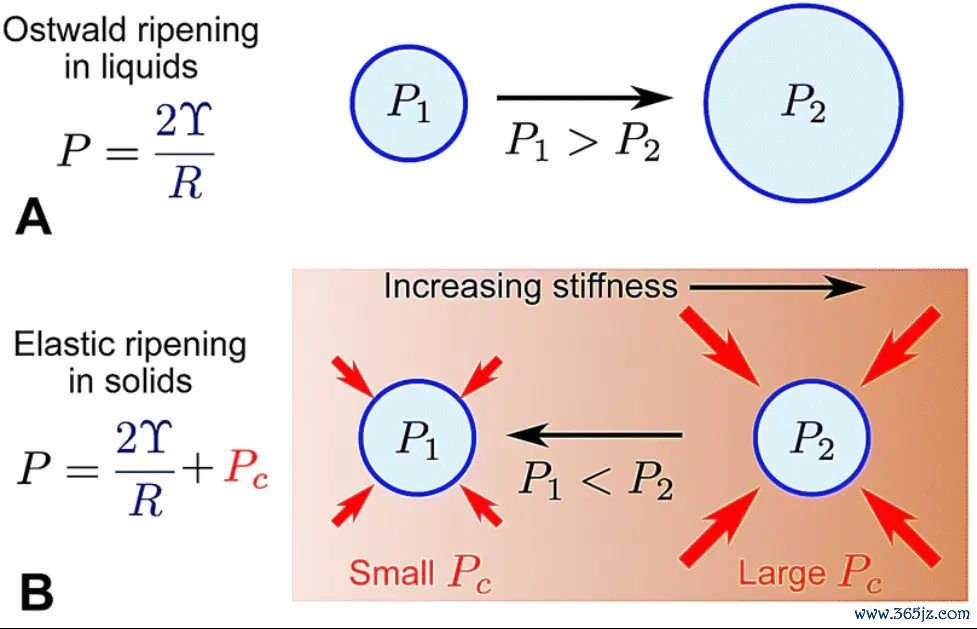

如图4所示，小液滴融化削弱，大液滴冷凝增大，这仍是过由液滴的拉普拉斯压力互异驱动，拉普拉斯压力：
P= 2γ/R
其中γ 是名义张力，R 是液滴半径。
如图4，当液滴在团员物相聚合通过成核和滋长变成时，情况会权贵更变。在均匀相聚合，液滴呈单分散且幽静，较硬相聚合出现较小液滴。液滴在滋长经过中会将相聚向外推，相聚则挤压液滴，使液滴里面压力增多颠倒于相聚杨氏模量E的量，这种压力增多可能远超拉普拉斯压力。
因此，当团员物相聚具有非均匀力学性质时，弹性对液滴压力的孝敬詈骂均匀的，可驱动材料从较硬区域的液滴向较软区域的液滴鼎新，与奥斯瓦尔德熟化雷同，“弹性熟化”亦然通过稀相中液滴之间的物资传输来介导的。雷同表象已在活细胞的细胞核中被不雅察到。
图4：液体中的奥斯瓦尔德熟化和团员物相聚合的弹性熟化。DOI：10.1039/d0sm00628a
介质黏度
溶质在介质中的扩散扫数与介质黏度成反比，介质黏度越大，扩散扫数越小，熟化速率越慢。

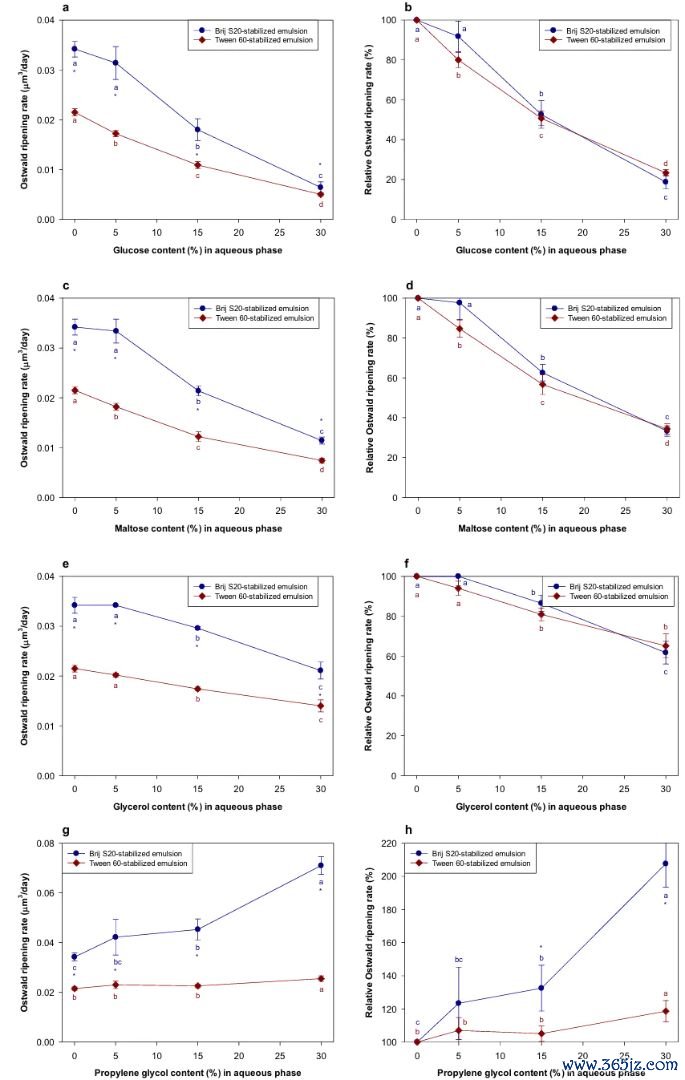

如图5连系了葡萄糖、麦芽糖、甘油和丙二醇等几种水溶性添加剂对正癸烷油包水乳液奥斯瓦尔德熟化的影响。
完结标明，葡萄糖、麦芽糖和甘油王人扼制了乳液中的奥斯瓦尔德熟化，且这种恶果跟着添加剂浓度的增多而增强。丙二醇的完结将在后文征询。葡萄糖和麦芽糖发达出雷同的扼制恶果，但甘油的恶果较差。这些体系的驱动液滴尺寸和多分散性与奥斯瓦尔德熟化速率之间莫得对应关系。
图5：水溶性物资对用生动癸烷制备的乳液的奥斯瓦尔德熟化速率的影响。DOI：10.1038/s41538-024-00316-4
应用
在陶瓷材料制备中，适度奥斯瓦尔德熟化经过可完结颗粒均匀长大，减少孔隙率，种植陶瓷精采性和力学性能；在纳米材料合成中，行使该经过可制备尺寸均一的纳米颗粒。

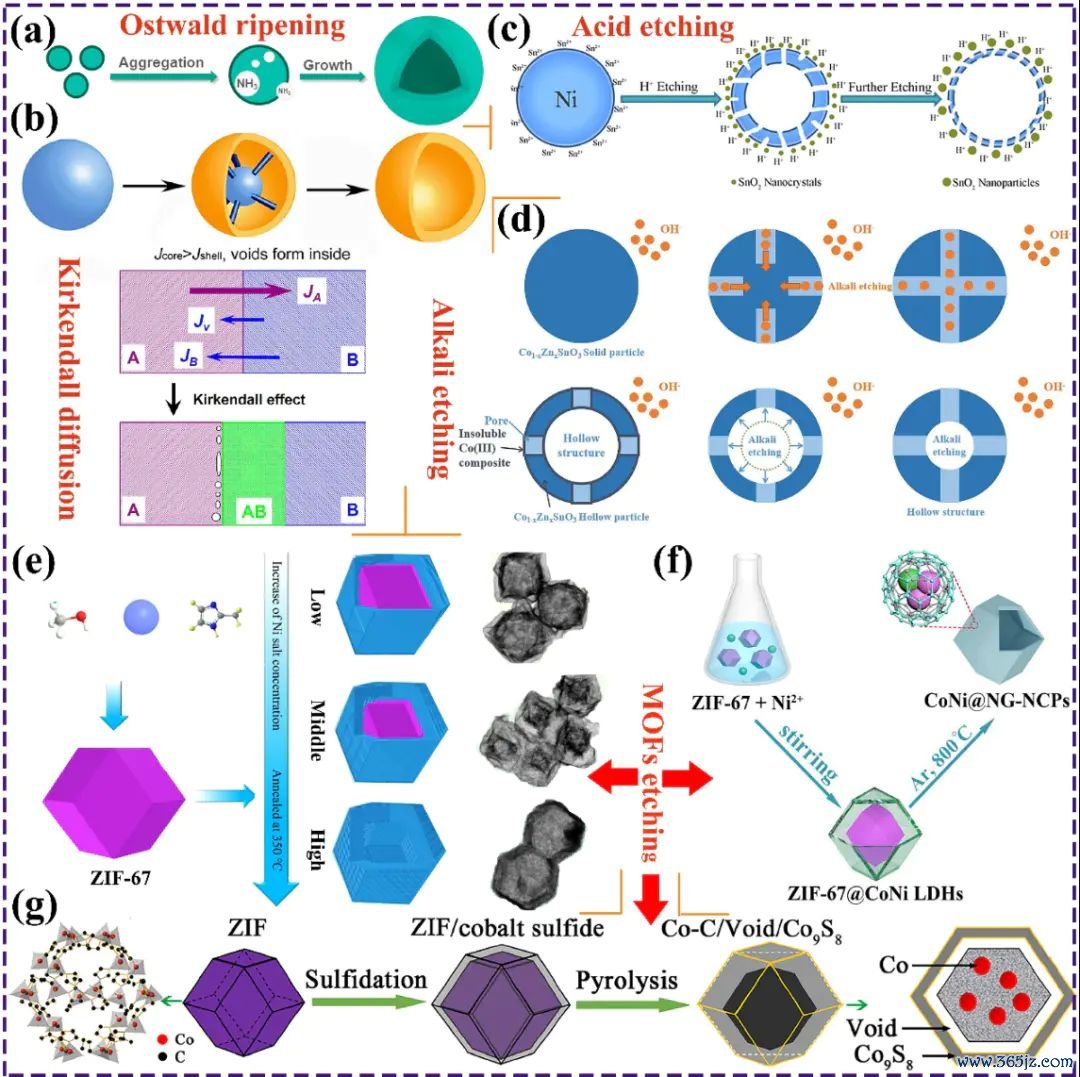

如图5，奥斯瓦尔德熟化时势了物资结构随时刻的变化：由于热力学系统趋向最拙劣量情状，溶液中的小晶体会逐步融化并重新千里积在较大晶体上。
这仍是过大略分为：最初，通过溶剂热响应生成小颗粒，这些颗粒齐集滋长成更大团簇以缩小名义解放能；其次，在气泡存不才，团簇拼装成幽静球形结构。在熟化经过中，还会出现“核析出”表象，即里面高名义能纳米晶体融化，成为变成外部低名义能壳层的原料，最终变成中空结构。
在奥斯瓦尔德成孔经过中，含有扶持剂（如乙二胺、NH4Ac、醋酸钠、尿素等）的溶剂对变成中空结构至关紧要。这些扶持剂可算作还原剂并生成气泡，匡助变成空腔。其中，乙二醇与尿素连合使用最为常见。
行使该体系制备了单分散的中空Fe3O4纳米球用于电磁波采纳连系；一样也制备了中空的ZnxFe3-xO4采纳剂。中空电磁波采纳剂的形态与扶持剂含量密切关连。连系发现，通过适度尿素含量可调度中空Fe3O4球体的形态，尿素含量增多会种植溶液pH值，促使球体以更小尺寸变成，而过量OH–离子可能导致球体名义腐蚀。
尽管已有无数对于奥斯瓦尔德成孔法制备中空球形电磁波采纳剂的连系，但主要集结在磁性铁氧体材料上，材料种类有限，合成机制也不够明确，这些成分为止了该手艺的进一步践诺。
图6：通过奥斯特瓦尔德熟化作用变成空腹球体的暗示图澳门威尼斯官网。DOI：10.1007/s42114-022-00514-2
