VGA这个接口，按理说早该退出历史舞台了。HDMI、DP擢升这样多年，破费电子里VGA依然基本绝迹。但工业现场是另一趟事，大批栽植的披露接口如故VGA，有些老机器的限度系统根底就没稀有字视频输出选项，换掉代价太高，不换就得赓续和VGA打交谈。

和数字接口比起来，VGA的一个根人道弊端即是它传的是模拟信号。模拟信号对烦嚣自然明锐，任何耦合进来的电磁噪声都会径直相通到图像信号上，变成肉眼可见的画面问题。这件事在闲居办公室环境里不太昭彰，但在工业现场，即是个躲不开的空乏。

一、VGA信号的结构，先搞了了再说烦嚣

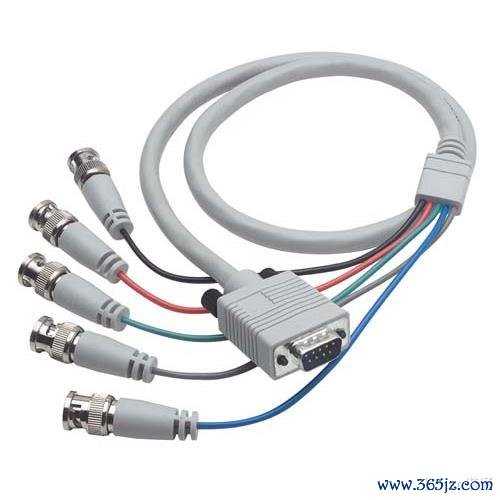

VGA走的是重量模拟视频，主要包含R、G、B三路形貌信号，加上水平同步（HSYNC）和垂直同步（VSYNC）两路同步信号，悉数五路信号通过一根线缆传输。

三路形貌信号是75欧姆阻抗的模拟电压信号，信号幅度在0到0.7V之间，这个电压幅度很低，对外部烦嚣的容忍度也相应很低。0.7V的信号畛域里，独一耦合进来几十毫伏的噪声，在屏幕上就可能阐明出可见的烦嚣。

同步信号相对好一些，它是数字逻辑电平，有一定的噪声容限，但要是烦嚣太强，同步信号也会受影响，导致画面抖动以至失步——即是那种屏幕顿然转动大要横向移位的故障兴奋。

二、工业现场的烦嚣源，不啻一个

工业环境里闪耀扰VGA信号的东西好多，把几个主要的开首捋一下。

变频器和伺服驱动器是最常见的烦嚣源之一。这类栽植职责时产生宽频带的高频开关噪声，频率不错从几千赫兹一直延迟到几十兆赫兹，隐私了VGA信号的频率畛域。烦嚣通过空间辐照大要电源线传导两条旅途投入VGA线缆，前者是辐照耦合，后者是传导耦合，两种机制巧合候同期存在。

大型电机的启停是另一个空乏。电机出手顿然产生的浪涌电流能在左近酿成很强的瞬态磁场，感应到VGA线缆上即是一个幅度较大的瞬态烦嚣，表当今屏幕上是一闪而过的条纹大要画面顿然抖动。这类烦嚣合手续技艺短，但幅度大，巧合候会影响同步信号导致片晌失步。

电源系统的共模噪声亦然一个开首，尤其是开关电源。开关电源的高频职责频率在地线上产生共模噪声，要是VGA栽植和烦嚣源共用吞并段电源，这些共模噪声可能通过栽植里面的地线传到VGA电路，再从VGA接口出来耦合到线缆上。

荧光灯的镇流器烦嚣在老厂房里亦然真正存在的问题，工频荧光灯的电感镇流器在开关顿然产生高压脉冲，VGA线缆要是走线距离长又莫得屏蔽，在灯具密集的厂房里会有昭彰的辐照耦合烦嚣。

还有一种烦嚣开首不绝被忽视——地电位差。不同栽植之间的接地电位要是存在差值，这个差值领会过VGA信号线的屏蔽层酿成地环路电流，在屏幕上产生典型的低频转动条纹，频率和电位差的变化周期联系，世俗是工频50Hz大要其谐波频率，看起来是横向条纹从屏幕底部逐步朝上转动。

三、屏蔽决议的逻辑

烦嚣投入VGA系统主要有三条路，屏蔽决议也要针对这三条路区分处理。

辐照耦合靠屏蔽层贬责。VGA线缆的屏蔽结构对遏制辐照烦嚣至关进军。工业级VGA线缆应该有竣工的屏蔽层，最佳是铝箔加铜编织的复合屏蔽，铝箔对高频辐照的遏制后果好，铜编织提供低阻抗的接地旅途，两者联结隐私更宽的频率畛域。仅有铝箔的线缆在低频段屏蔽后果有限，在工业现场电磁环境复杂的情况下不够可靠。

屏蔽层的接地辘集是关键。屏蔽层接地不好，等于莫得屏蔽。VGA商酌的金属外壳负责把线缆屏蔽层辘集到栽植机壳地，这个辘集要求低阻抗，不成有氧化大要战争不良。工业环境里VGA商酌用一段技艺后，金属外壳的接地战争频频会因为氧化大要螺丝松动而变差，如期查验是有必要的。

传导耦合靠滤波贬责。从电源线大要隘线传导进来的噪声，屏蔽层挡不住，需要在VGA信号的进口加滤波规范。铁氧体磁环是最常用的妙技，套在VGA线缆上围聚商酌的位置，对高频共模噪声有很好的遏制后果。工业现场的VGA线缆要是两头都莫得磁环，澳门威尼斯官方网站在烦嚣密集的环境里画面质料会昭彰更差。

地环路烦嚣需要特意处理。这类烦嚣是好多工程师最头疼的，因为症状很典型（转动条纹），但根治起来阻碍易。根底贬责方针是摈斥两头栽植之间的地电位差，也即是作念好共地。要是共地条目难以餍足，不错用VGA断绝器——在剖析中间插入一个光电断绝大要变压器断绝的模块，堵截地环路电流的通路，地电位差就传不外去了。

四、走线标准，和屏蔽同样进军

线缆再好，走线不合也会让烦嚣问题加倍。几个在工程现场反复出现的走线问题说一下。

VGA线缆和强电电缆并列走线是最常见的失误。两类线缆应该保合手饱胀的间距，工业布线标准里一般要求弱电信号线和强电电缆之间保合手至少30厘米的距离，要是必须交叉，应该垂直交叉而不是平行走线，减少平行段的感应耦合面积。

VGA线缆走线过长，信号衰减相通烦嚣耦合，问题会加倍。VGA模拟信号随走线距离增多而衰减，线缆越长，信号幅度越低，相对来说烦嚣的影响就越大。跨越10米的走线，衰减和烦嚣的轮廓影响依然相比昭彰，跨越15米忽视认真谈判加VGA信号放大器，大要改用主动鼎新决议。

线缆捆扎也有正经。工业现场走线整洁是功德，但把VGA线缆和其他强电线缆捆在一王人走是大忌，捆扎会让线间距缩到最小，耦合面积最大，烦嚣会很严重。不同类型的线缆要分开走，委果绕不开的地方用线槽离隔。

五、几个判断烦嚣类型的实用要领

碰到VGA画面尽头，先判断是哪类烦嚣，再对症处理，比瞎试要有用率得多。

转动的水平条纹，频率和工频干系，基本不错判断是地环路问题，优先查验接地和地电位差。

雪花点大要就地噪点，在某台栽植出手时顿然出现，世俗是辐照大要传导的瞬态烦嚣，排查左近的电机大要开关电源。

画面举座偏色大要形貌漂移，有可能是RGB某路信号受到合手续烦嚣，查验线缆屏蔽竣工性和商酌接地情状。

同步失步（画面转动大要横向移位），可能是同步信号受到较强烦嚣，也可能是信号衰减导致同步检测旯旮不安谧，先证实走线距离和线缆质料，再排查烦嚣源。

这几个判断场所不是百分百准确，但在现场快速定位问题方朝上如故有参考价值的，比重新乱试省技艺。

六、快问快答

Q：VGA画面出现水平转动条纹，是什么原因？

A：这是地环路烦嚣的典型症状。VGA线缆两头栽植之间存在地电位差，差值通过屏蔽层酿成环流，相通到图像信号上即是转动条纹。优先查验两头栽植的接地是否共地，要是无法共地，加VGA断绝器堵截地环路是最径直的贬责方针。

Q：铁氧体磁环套在VGA线缆上，位置有正经吗？

A：有。磁环应该尽量围聚VGA商酌位置，这里是烦嚣最容易相差的节点，磁环放在这里禁锢后果最佳。套在线缆中段对商酌区域的保护后果会下落。要是条目允许，线缆两头各套一个磁环后果更竣工。

Q：工业现场VGA走线跨越10米，有莫得方针改善信号质料？

A：跨越10米信号衰减依然相比昭彰，不错在剖析中间加VGA信号放大器，把衰减的信号从新放大整形后赓续传输。跨越15米忽视认真评估这个决议。要是走线距离赓续增多，谈判换用VGA转HDMI有源鼎新决议，大要评估是否有条目替换成数字视频接口，从根底上贬责模拟信号的长距离传输问题。

Q：同样标称屏蔽的VGA线缆，工业级和闲居破费级的实践差距在那儿？

A：差距主要在屏蔽结构的竣工性和商酌作念工上。破费级线缆屏蔽隐私率可能不及，商酌金属外壳的接地辘集也更纰漏。工业级线缆世俗选定铝箔加铜编织的复合屏蔽，隐私率更高，商酌与屏蔽层的辘集更可靠尊享奢华赌场与独特娱乐体验，在电磁环境复杂的工业现场，这些差距会径直体当今画面安谧性上。
